マンタレイを手に入れたよ(バッテリープレート編)

メカ積みの途中で大変なことに気づきました。

「バッテリー、どうやって載せるんだ!?」

マンタレイの『FRPシャ-シセット』のバッテリーホルダーは、ストレートパック用になってます。
セパレートバラセル用のスロットが開いているにもかかわらず、セパレート用のポストも、プレートも付いてません。

タミヤのバッテリーはストレートパックしかないから、仕方ないといえば仕方ないんですが...(´・ω・`)

「無いなら作る(`・ω・´)」

ということで、プレート用の素材として、ABC HOBBYの2.0mmFRP板を買ってきました。
CIMG0779a

糸鋸でゴシゴシ切り出し、ポスト用の穴を開けて、こんな感じに。
CIMG0780a

このままだと色気が無いので、大阪化成品(株)の『樹脂用染料SDN』の黒色で煮込んで染色しました。
CIMG0782a

ポストには、あーるみーふぁいぶコンバージョンで余った、アルティマのパーツを使用。
取り付けてみるとこんな感じに、しっかりバッテリーをホールドしてくれます。
CIMG0783a
ちなみに、古いシャーシなので、そのままだとバッテリースロットが小さく、最近のセルが収まりません。
様子を見つつヤスリで穴を広げて、バッテリーに合わせました。

これでココロおぎなくメカ積みが続けられます(・∀・)

マンタレイを手に入れたよ(シャーシ組立て編)

いきなり、オプションのボールデフから組んでいきます。
マンタレイ用ボールデフの定番裏技、スラストベアリングを1150ベアリングに交換します。ベアリングを押さえるスプリングワッシャーは、2枚に減らします。
CIMG0756a
ついでに、センターのビスを『DT-02ボールデフ用段付きビス』に交換して、ジョイントカップを抜くだけで外から調整可能にします。

前後2セット組んでデフ終了。
CIMG0759a

ジョイントカップのセレーションにはゴム系接着剤を薄く塗って抜けと削れを防止します。
CIMG0764a

次はギヤボックスにかかります。

スパーギヤは、TA02シリーズ用『OP-127 スピードチューンギヤセット』で一番ハイギヤになる66Tを使います。これでギヤ比6.7~5.55までいけます。
ギヤシャフトはもちろんカーボンに。
CIMG0760a
ギヤにはボールデフグリスを薄く塗っておきます。

リアと同様にフロントも組立て。
CIMG0765a

ビス類はM03からむしり取ったチタンタッピングビスを使用します。
CIMG0762a
ギヤボックスのふたの周囲に薄くグリスを塗って、ホコリ止めをしてから閉めます。

ギヤボックスができたら、シャーシに組みます。
シャーシは『マンタレイ用FRPシャーシ』を使用。
CIMG0767a
FRPの断面は、ヤスリで整えて瞬間接着剤を流してめくれを防止。

センターシャフトを取付けながら、前後のメカボックスを組み付けます。
CIMG0769a

足回りを組みますが、ドライブシャフトにユニバーサルを組みます。
マンタレイには同系のハイエンドであるトップフォースのユニバが使うように指示がありますが、いまどきそんなものが簡単に手に入るわけもなく...(´・ω・`)

しか~しっ!ちょうど良いサイズのオプションがあったりします。
この『OP-791 DF-02アッセンブリーユニバーサルシャフト』だ!
(`・ω・´)
CIMG0770a
グレーのトップフォース用と比較してもサイズは同じで、そのまんま使用可能!しかもばらしてメンテできます。
これを2セット用意して、前後に使用します。

ホイルハブは『OP-569 クランプ式アルミホイールハブ(6mm)』を使用して、前後アップライトに組みます。
CIMG0772a

アッパーアームやタイロッドには、トップフォースEVO用の『OP-109 ターンバックルシャフトセット』を使います。

ひとまず今日はここまで組みあがりました。
CIMG0774a

次はメカ積みとダンパー組立てです。

マンタレイを手に入れたよ(準備編)

オクで当時モノの『マンタレイ』のキットを見つけました。
CIMG0755a
こいつは1989年発売のモデルなので、谷田部ラウンドレースのビンテージクラスに参加可能なのがミソ。

素組みでは当然納得できないので、更に『トップフォース』や『TA02』のオプションパーツ類をかき集めました。
CIMG0754a
ダンパーは走りの肝なので、タミヤの『エアレーションダンパーセット』を用意。

足回りやギヤボックス等のパーツは、タミヤのカスタマーから取り寄せて、本気で走らせる準備も万端(・∀・)

今日からぼちぼち組み立てていきます。

M05の新オプションを組んでみた2(ボールデフ&アルミステア)

12月に発売になった、M05の新オプションパーツを導入します。
『OP-1194 M05ボールデフセット』、『OP-1191 M05アルミレーシングステアセット』、『OP-1192 M05アルミステアリングリンク』の3点です。
CIMG0732a

先ずはボールデフから組み立てます。
パーツの構成は、今時のタミヤ製ツーリングとまったく同じです。
CIMG0733a

デフボールとデフプレートをしっかり脱脂して、ボールデフグリスを塗ります。最近愛用しているのが、京商のボールデフグリスで、アソシのデフルーブより粘りがあり、状態が長持ちします。
CIMG0735a

旧型のデフと比べると、パーツ構成もシンプルで軽く、ベアリングサイズが大きく変わっています。
CIMG0742a

メカボックスに組み込むとこんな感じです。
CIMG0743a
ギヤが新しいから色がこんなに違う(^^;

次にアルミステアを組みます。
標準のプラと比べると、タイロッド部のピロボールの取付け角度が90度変わっています。
CIMG0744a

シャーシへの取付けは同じなので、これといって苦労することなく組みかえられます。
CIMG0746a
CIMG0750a
ピロボールのスペーサーを調整して、アッカーマンが変更できるようになりました。
デフォで1mmのスペーサーが入ってますが、アッカーマンは今度色々試してみようと思います。

アルティマあーるみぃふぁいぶ(メカ積み&ボディ載せ)

メカスペースは充分にあるので、ブラシレスシステムの搭載も問題なく行えます。
CIMG0714a
サーボはフタバの『BLS451』、アンプはヨコモの『BL-PRO(ファン外し)』、レシーバーはサンワの『RX451』です。

Li-PoはORIONの4500サドルパックを積んだので、アンプのコネクターも2Pに付け替えました。
モーターのワイヤーはメカレイアウトに合わせて長さを調整し、センサーケーブルは15cmをシャーシサイドにまわして取り付けます。
CIMG0715a

ブラシレスアンプのキャパシターは、アンプとレシーバーの間に挟まる位置に収まりました。
CIMG0719a

ミッドシップということで、通常の2WDボディだと寸足らずになってスパーギヤと干渉してしまうため、今回はミッドシップ2WDの元祖X-6用のボディをチョイスすることに。

TEAM AJの『GALAXY』です。
CIMG0707a

これを、あーるみぃふぁいぶに合わせてカット
CIMG0708a
後ろ側にある左右の穴は、ボディマウント用です。

こんな感じに、ツーリング用のマウントを両サイドに立て、
CIMG0717a

前1箇所、後ろ2箇所でボディをマウントします。
CIMG0722aCIMG0724a
ウィングはタミヤの『OP-984バギー用レーシングウィング』を使用。ダンパーがステーの前側に来ており、ダンパーを避けてカットする必要はありません。

次は塗装して、谷田部でシェイクダウンですが、レポは冬休みになりそうだな。

アルティマあーるみぃふぁいぶ(組立て編)

いよいよ『アルティマRB5ミッドシップコンバージョン』への組み換えを行ってまいります。
キットには「補修パーツリスト」「組立て説明書」「谷田部のセッティングシート(Ni-H/Li-Po)」が付属しています。
CIMG0664a
では早速、作業にかかりましょう!

ベースとなる『アルティマRB5』を用意します。
CIMG0663a
これをバラして必要なパーツに分けます。

既存パーツの加工は、「モーターガード」と「ギヤカバー」の2点になります。
モーターガードは短くカットし、Rサスマウントに挟まる部分を使うのですが、せっかくなのでRバンパーにしてみました。
CIMG0682a
小さくカットして、ライターであぶって上に曲げています。

ギヤカバーはラインの範囲のリブをカットし、下側の取り付け穴をモータープレートの穴にあわせて広げます。
CIMG0700a
加工が終わったらいよいよ組立てです。

フロントセクションをシャーシから外し、あーるみぃのシャーシに取り付けます。
CIMG0674a
アルミにネジを締めこむ場合は、ネジロック剤を忘れずに。

加工したモーターマウントとあわせて、リヤセクションのサスマウントとアームを取り付けます。
CIMG0685a

ギヤボックスの組立てでは、デフの向きに注意。左側に調整穴が来るようにします。
CIMG0678a
ジュラルミン製のギヤボックスはきっちりできていて、ダスト進入防止のリブもあります。

ギヤボックスをあわせ、モータープレートを取り付けます。
CIMG0679a
モータープレート周囲にはリブがあり、シャーシ補強もかねるようになってます。

このギヤボックスに、リアバルクヘッドを取り付けます。リアバルクサポートとギヤボックスの間に挟むようにネジを締めこみます。
CIMG0689a

ダンパーステーとウィングステーを後ろからバルクに取り付けます。
CIMG0692a

組みあがったギヤボックスをシャーシに取り付け。
CIMG0693aCIMG0703a
モータープレートのおかげで、まったくたわみ無し。

組み替えついでに、オプションの『アルミリアハブキャリア』を組みます。
CIMG0697a
外側のベアリングが大きくなり、耐久性がUPしたのと、ピロボール取付け位置が4箇所になり、従来の位置の中間が選べるようになっています。

今回はLi-Poバッテリー仕様なので、バッテリーホルダーには『Li-Po用アダプターセット』を使用します。

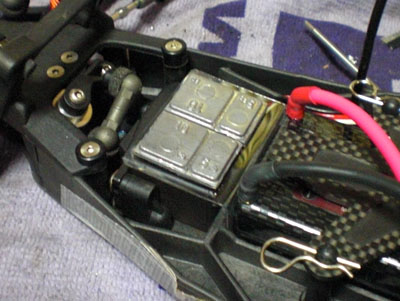

CIMG0704a
バッテリープレート裏にはウレタンシートを貼ってあります。

以上で、コンバート完了!
CIMG0701a
ここまでの作業で、2時間半くらい。さすが日本製!パーツ精度も良く、サクサク作業が進みました。

次はメカ積みです。
