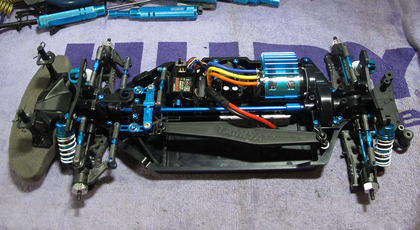

昼に買ってきた『TT-02 TYPE-S』を、早速組み立てます。

TYPE-S発売に備え、TT-02Bを組み替えたときに余っていたパーツと、手持ちの足回りパーツでココまで組んでました。
IMG_5968a
これにTYPE-S専用パーツを使って組み上げれば完成です。
使用するのはキットの中の”パーツ袋B”
IMG_5974a

この中に入っているこれらのパーツだけです。
IMG_5975a
”FRPダンパーステー”、”メタルサスマウント” それと”サスピン”
サスマウントはダイキャストで結構重量あります。
一体構造と思っていたサスピンは、スリーブが別パーツになってました。

サスピンの長さは48.5mm
IMG_5976a
これってTA04用と同じサイズだけど、SPパーツで売ってる所なんてもう無いよね
(´・ω・`)

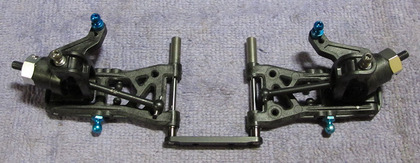

サスピンとスリーブ、サスマウントはこんな組み合わせになります。
【フロント】
IMG_5982a
フロントのサスマウント側のスペーサーは”4.5×4.7mmフランジパイプ”

【リア】
IMG_5981a
リアのサスマウント側のスペーサーは”3mm”

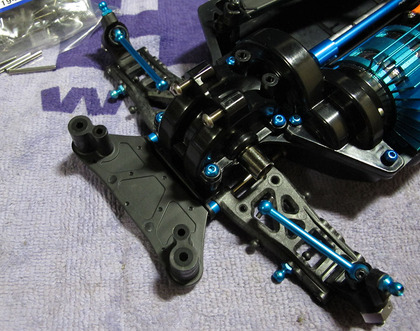

シャーシへは、バンパーとギヤボックスの間にサスマウントを挟み込む形で固定します。
IMG_5983a
バンパーがサスピンの抜け止めにもなっています。

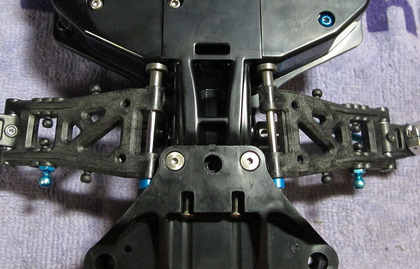

裏から見ると、リア側にしっかりトーインがついているのが判ります。
IMG_5984a
クリアランスはシムで微調整。

次はダンパーステーにボールナットを取り付け。
IMG_5986a
とりあえず位置はマニュアル準拠で。

これをバルクカバーに取り付け。
IMG_5988a
IMG_5987a

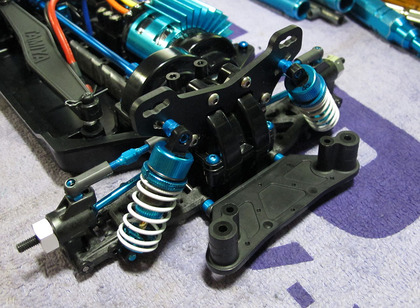

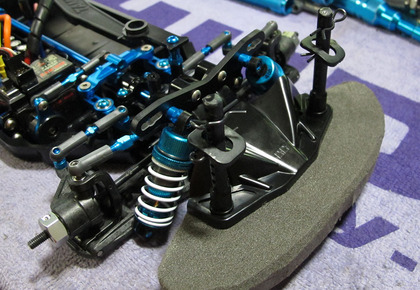

アッパーアームとステアリングタイロッドを取り付け、ダンパーを装着して完成です。
IMG_5999a
IMG_5998a
IMG_5997a

今回は使いませんでしたが、役に立ちそうなパーツは除けておきます。

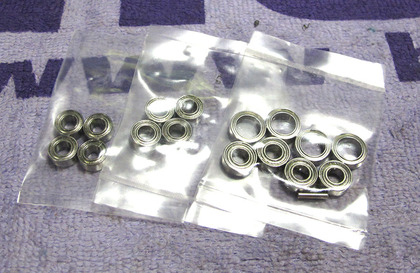

・ベアリング一式
IMG_5992a

・トルクチュ-ンモータ、ハイトルクセイバーのプラパーツ
IMG_5973a

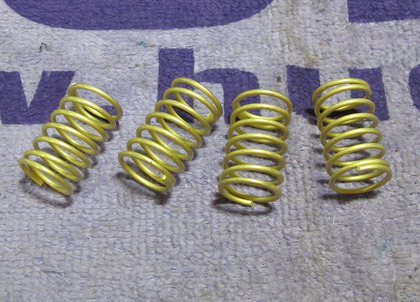

・スプリング(ゴールド)
IMG_5991a
これがキットに付属してくるのは珍しい!

下準備してあったので、1時間ちょっとで完成しました。
週末にでもシェイクダウンしたいところですが、今週谷田部ではアジアカップのため一般人は走行できません。
天気も良さそうだし、どこか良い所無いですかね?
