ダンシングライダーにはフロントライト用のステーが付属していて、5㎜LEDが2個取付できます。
配線時に極性を間違わないように、+側をオレンジでマーキングしてから、端子を曲げて切断します。
配線時に極性を間違わないように、+側をオレンジでマーキングしてから、端子を曲げて切断します。
今回用意した白色LEDは3.0~3.4V/0.02Aなので、受信機から6Vで給電する場合は、2個を直列で接続するだけでOKです。

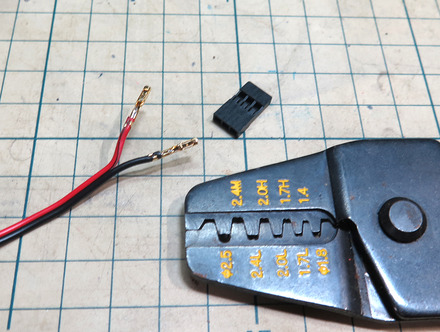

コードの先には、受信機用コネクタをカシメて取り付けます。

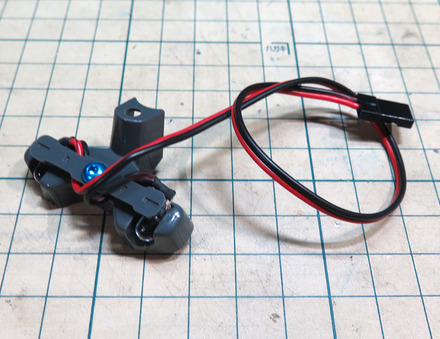

ライトステーにLEDを固定して、ライトユニットの完成です。
これをシャーシに取り付けて、配線を回して受信機に差し込みます。
窓から見えるとことは、スパイラルチューブを巻いておきます。
バッテリーをつないで、点灯チェック!(・∀・)つ
定格電流ギリギリを流しているので、かなり明るいですネ。
LEDのものによっては、10Ωの抵抗を入れた方が安全かもしれません。

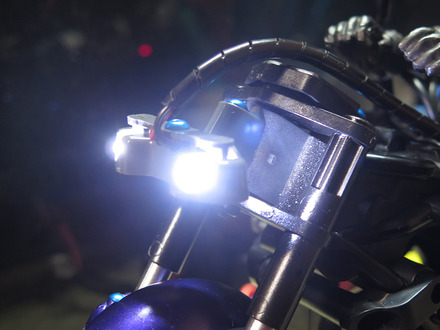

カウルをかぶせると、ライト部がこんな感じに光ります。
テールランプのステーが無いのが残念。
