TB-04PRO

TB-04オプションパーツ『アルミステア』

10月発売のTB-04オプションパーツの『アルミステアリングアーム』と『アルミステアリングブリッジ』
IMG_4231a

 TB-04はノーマルでもグラス混入ABSなので、そこそこ固いですが、構造上ステアリングワイパーのヨレがどうしてもあります。
そこで、ここのアルミパーツが出てくるわけです。

形状はノーマルと同じ。ベアリングもそのまま流用するので、単純に置き換えるだけ。
IMG_4233a
ワイパーとブリッジの間には、0.3mm厚のシムを入れてガタ取り。
ピロボールには、あえて強度優先でスチールを使ってます。

シャーシへ取り付け。
IMG_4234a

しかし、このTB-04のステア周りはクリアランスが少なく、ブリッジにスペーサーを入れてアッカーマンを変更したくても、前後1mmほどしか動かせません。
また、ナックル側で短い方の位置にピロボールを付けると、タイロッドがサスマウントに干渉します。
シャフトなのでアッカーマンを多くとりたいのに、ほとんど動かせない...


TB-04PRO組み立て→シェイクダウン

土曜日に谷田部アリーナでTB-04PROの組立の続きを行います。
IMG_4152a

谷田部に到着した段階ではこんな状態。
IMG_4147a
IMG_4148a
IMG_4149a
足周りはTB-03そのままなので、ユニバも旧タイプ。
アッパーアームも取り付け位置が同じなので長さもそのまま。
とにかく早く形にして、シェイクダウンまで持っていくことを目指します。 続きを読む

TB-04PRO組み立てるよ

TB-03から剥ぎ取った足周りをTB-04のシャーにに取り付けます。

とりあえず、サスマウントは説明書通りに、フロントに1A-1A。
IMG_4135
 リアに1XA-1D。
IMG_4136a

リバウンド調整のホロービスが当たる部分がTB-03に比べて低いので、突出し量は増やしてやる必要があります。 続きを読む

TB-04PRO発売!

新製品のタミヤ「TB-04PRO」が本日発売になりました。
IMG_4130
一緒に買ったのは、TB-04フロントワンウェイ、ボールデフ、アルミモーターアダプター、44mmダブルカルダンユニバ。
同時発売のスペアパーツは、メインシャーシ、ステフナー、センターバルクのシャーシ周りと 、ボールデフ用べベル、ワンウェイ用べベル、スパーギア、ギアデフの駆動系。

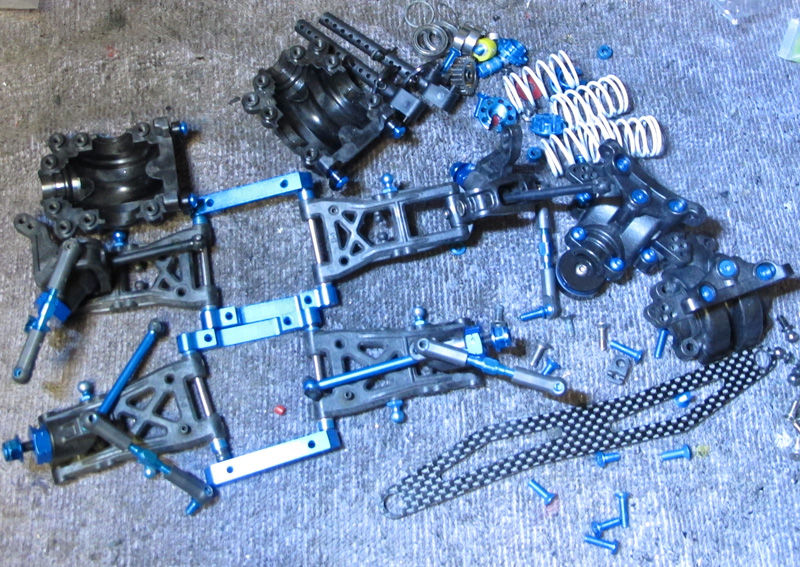

TB-03と共通パーツが多いということで、使えるパーツを剥ぎ取っていきます。
IMG_4131

使えるパーツは、足周り、前後バルクなど
IMG_4134
で、続きは明日にしますか。

あとは駆動系と前後デフ、ユニバとダンパーぐらいだから、2~3時間で行けそうです。
今週末はシェイクダウン!(・∀・)

『TB-04PRO』きたー(・∀・)

タミヤのシャフトドライブツーリングがフルモデルチェンジ!
『TB-04PRO』 発売日:9月28日(土)ごろ 価格(税込み):31,290円
tb-04

IFSに見切りをつけたスタンダードなサス周り。
前後密閉式ギヤデフ装備。
ステアリングはTA06同様のロングタイロッドで、アッカーマン最適化。
横置きモーターでスロットルによる前後荷重移動。

シャフトスキーとしては、当然予約して購入決定!(`・ω・´)
