それでは、『M-05 Ver.2』の組み立てを始めます！（･∀･)
マニュアルはタミヤのサイトから、”M-05 Ver.2 PRO”をPDFでダウンロードします。
ではマニュアルに沿って、フロントシャーシから組み立てていきます。
マニュアルはタミヤのサイトから、”M-05 Ver.2 PRO”をPDFでダウンロードします。
ではマニュアルに沿って、フロントシャーシから組み立てていきます。

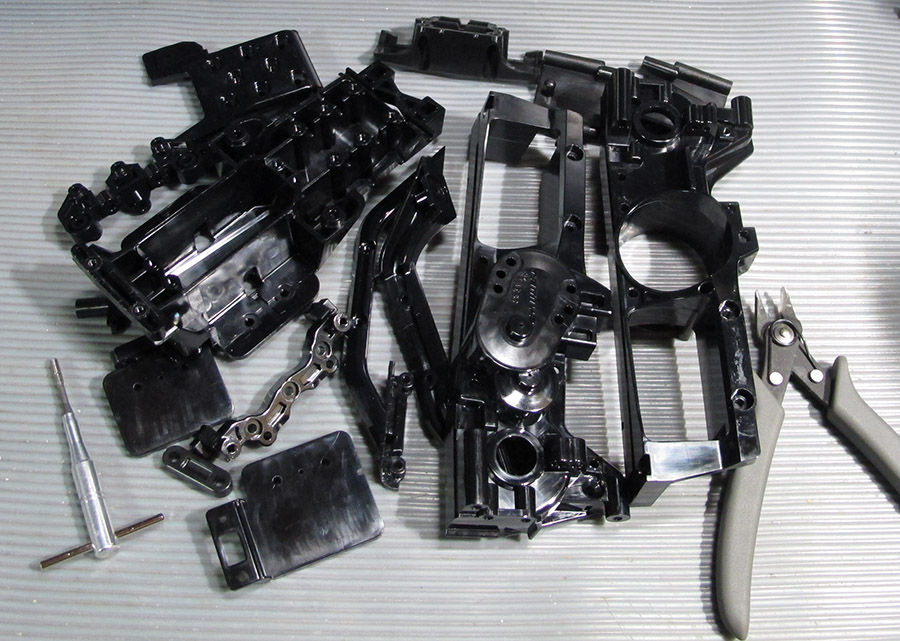

作業を進める前に、ランナーから切り離したプラパーツのネジ穴に、まとめて3mmタップを切っておきます。

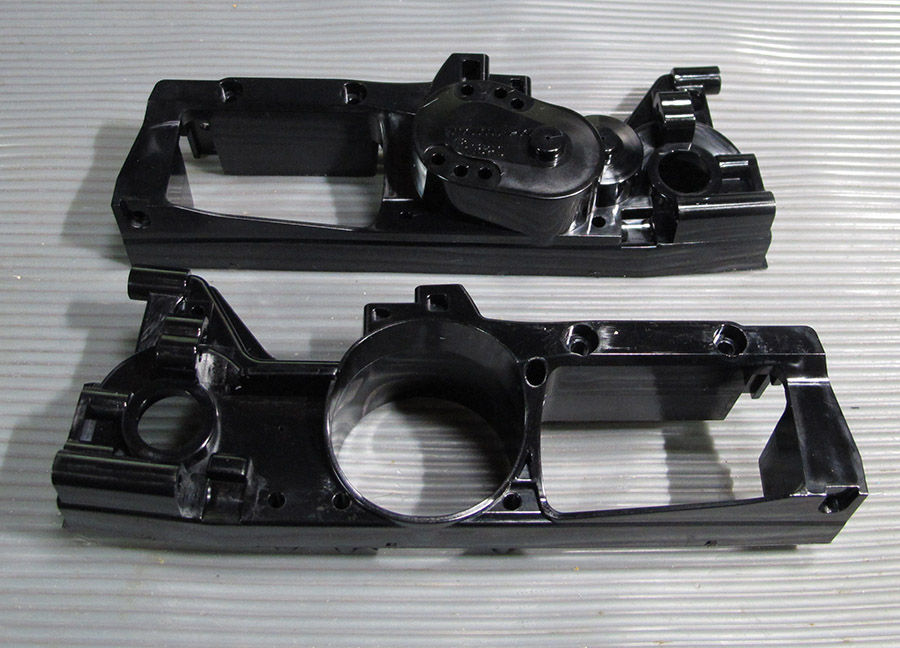

Ver.2の特徴である、角Li-Po対応のフロントシャーシ。
左右それぞれに、ステフナーとバッテリーホルダーを取り付け。

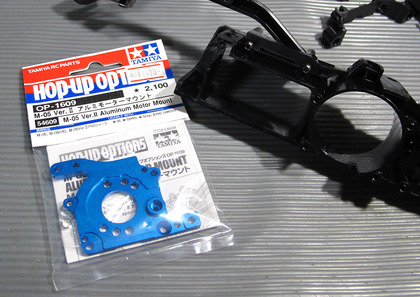

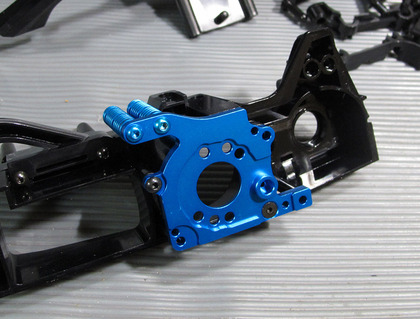

左側のシャーシに、『M-05 Ver.2用アルミモーターマウント』を取付けます。
ヒートシンクバーは、大昔に買ったM-05から拝借。
次はリアシャーシを組んでいきます。
Ver.2では、デフォでロープロサーボを使用できるようになっています。

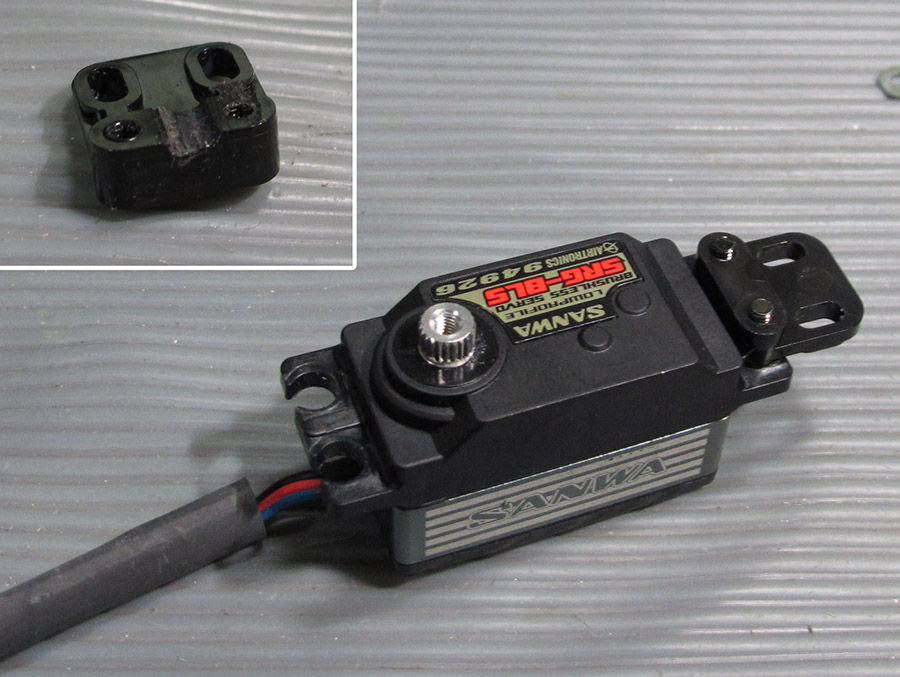

サーボマウントを上側に取付けるために、サーボのリブと干渉するところを削ってから固定。
リアシャーシの左右にESCとアンプを設置するため、コードを通すための穴が開いているのも、Ver.2の特徴のひとつ。

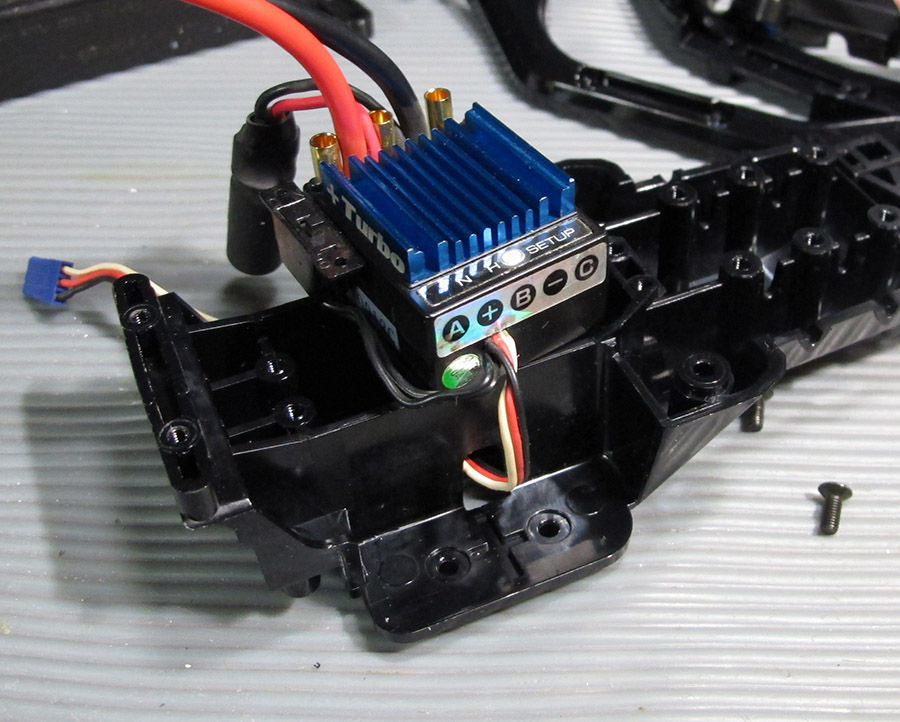

マニュアルでは、この次にサーボをシャーシに取り付けるようになっていますが、サーボの下をくぐらせるために、先に左側のESCのコードを通します。

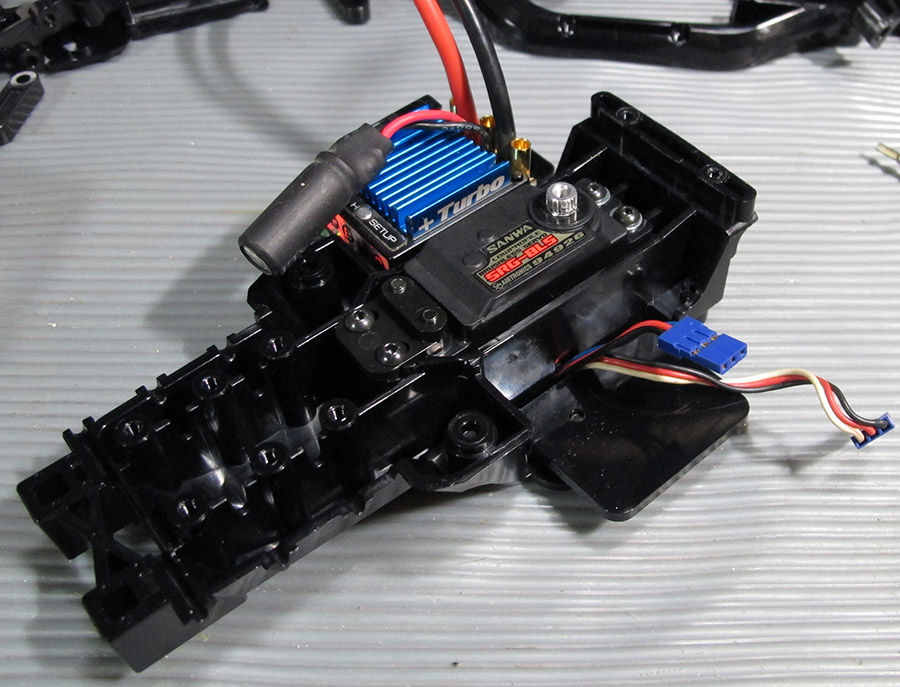

右の穴からESCとサーボのコードを出して、サーボをシャーシに取り付け。その後に左右のメカトレイを取り付けます。
メカトレイを取付けるとコネクターが通らなくなるので、 先にコードを通すことを忘れずに。

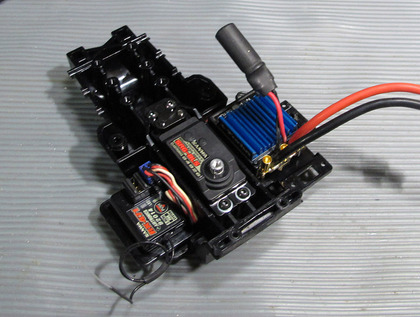

受信機を載せて、リアシャーシの準備完了。
次はギヤボックスの組み立てになります。
＞＞シャーシ組み立て～その２
